彩色共焦位移传感器
彩色共焦位移传感器是一种可达次级微米级的非接触式位移量测系统,对于表面漫反射或镜反射之物体乃至透明材质皆可测量其位移或厚度,基于出光与回传讯号路径同轴之特征,彩色共焦位移传感器亦适合于深孔/盲孔工件的量测应用。

彩色共焦位移传感器

  • 详情说明

  • 保修服务

测量原理

彩色共焦位移传感器测量原理彩色共焦位移传感器乃利用特制的彩色编码镜头使可见光产生轴向色散输出,并经由光谱解析器解析共焦回传光波讯号,最后透过波长与位移转换曲线计算出工件位移量测值。



彩色共焦位移传感器测量原理图

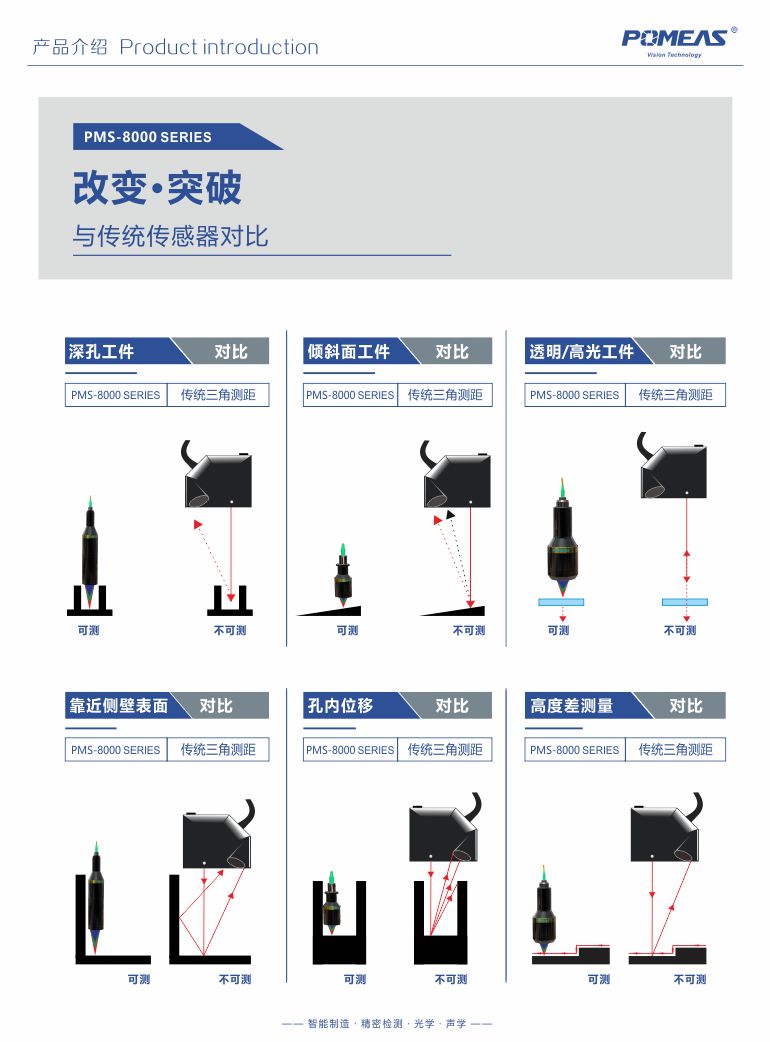

产品优点:非接触式光学共焦测量技术,具有超高分辨率及同光轴回传讯号不会被遮挡之特性;

光纤传输彩色编码测头设计,其结构轻巧且内部不含电子零件而不受环境干扰影响;

采用白光(可见光)光源系统,相较激光淘汰而言安全防护要求低;

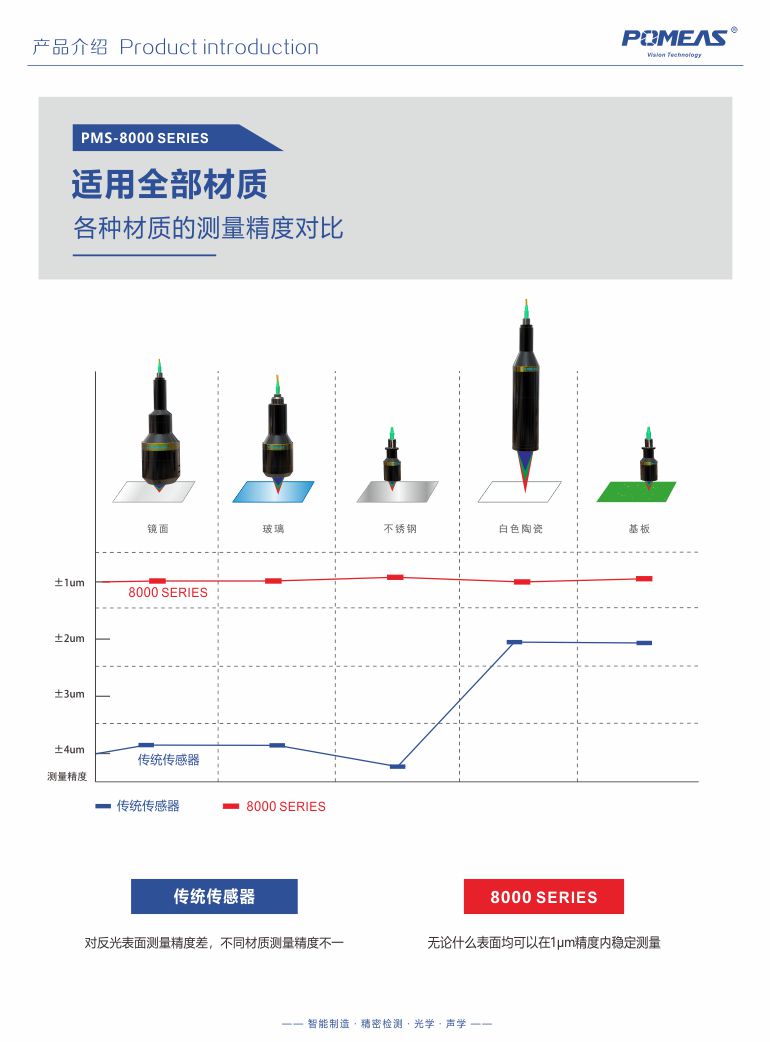

独特多层材质测演算法,可测量透明/半透明多层材质间之厚度或间隙。

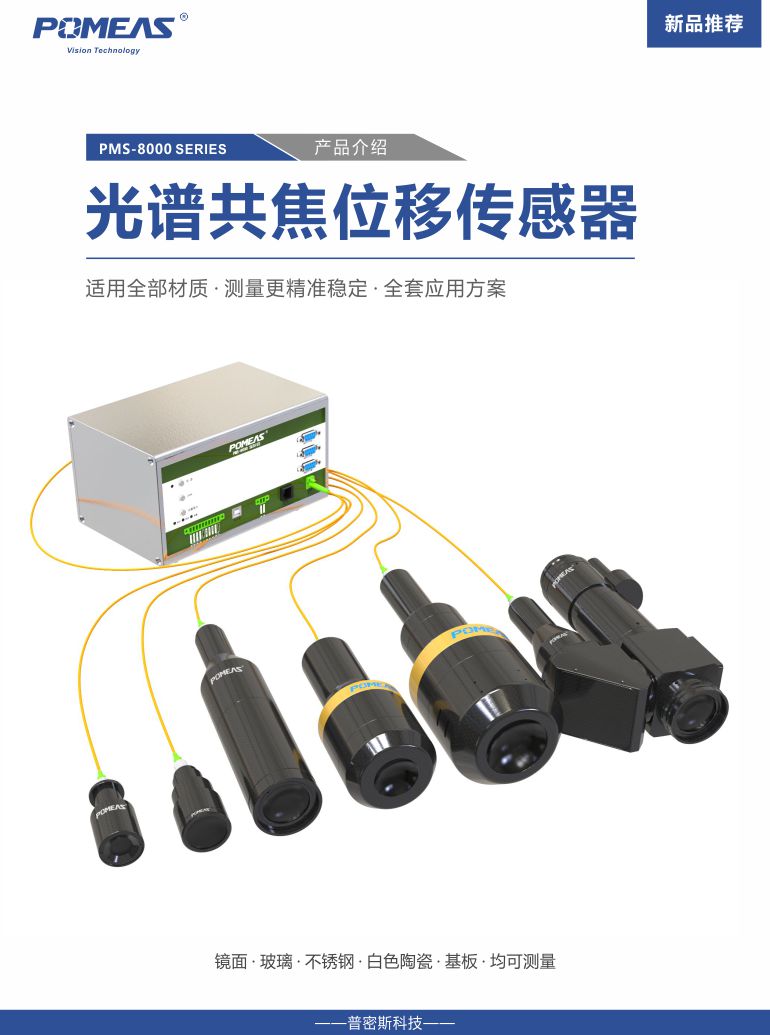

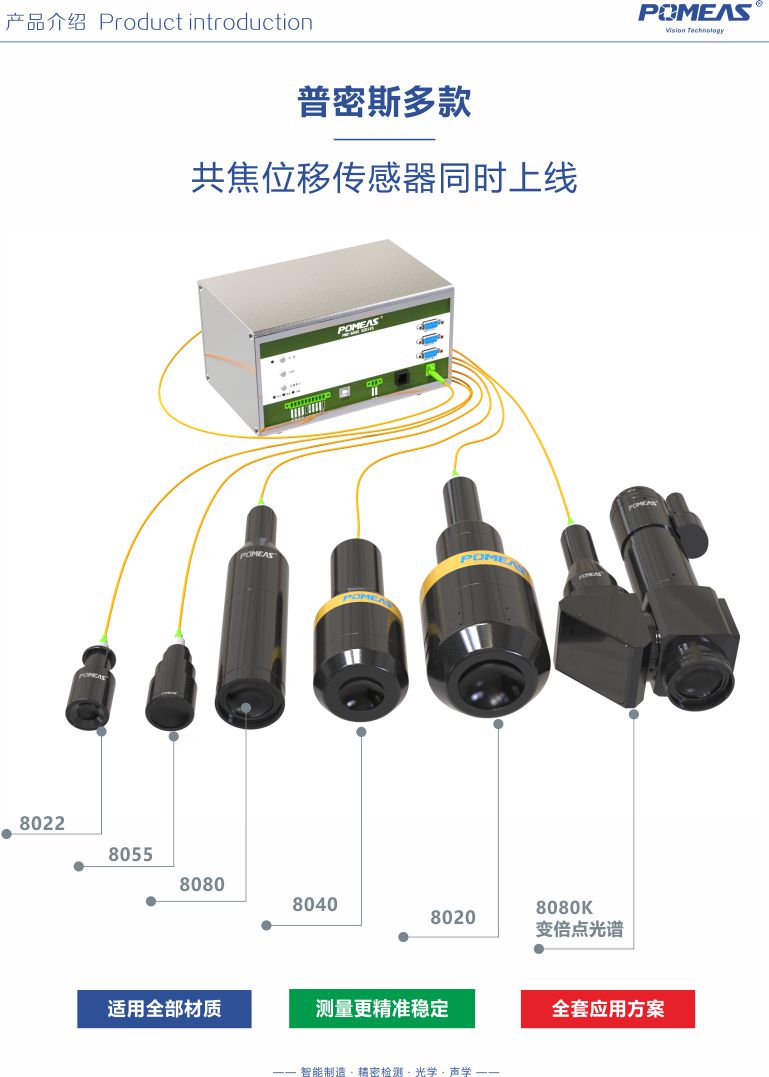

普密斯彩色共焦位移传感器

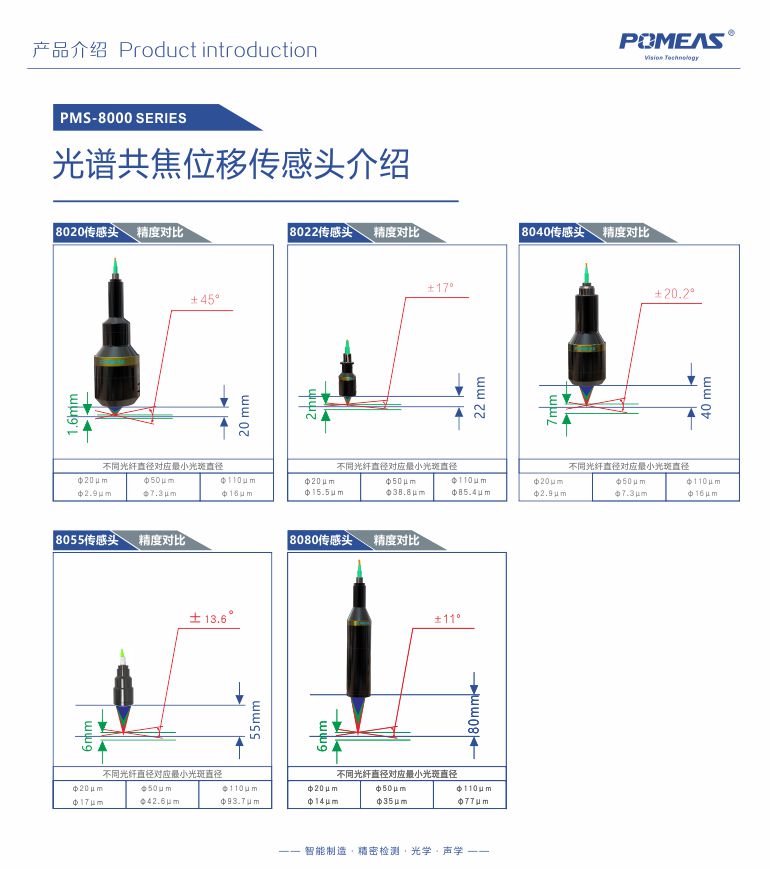

彩色共焦位移传感器尺寸图

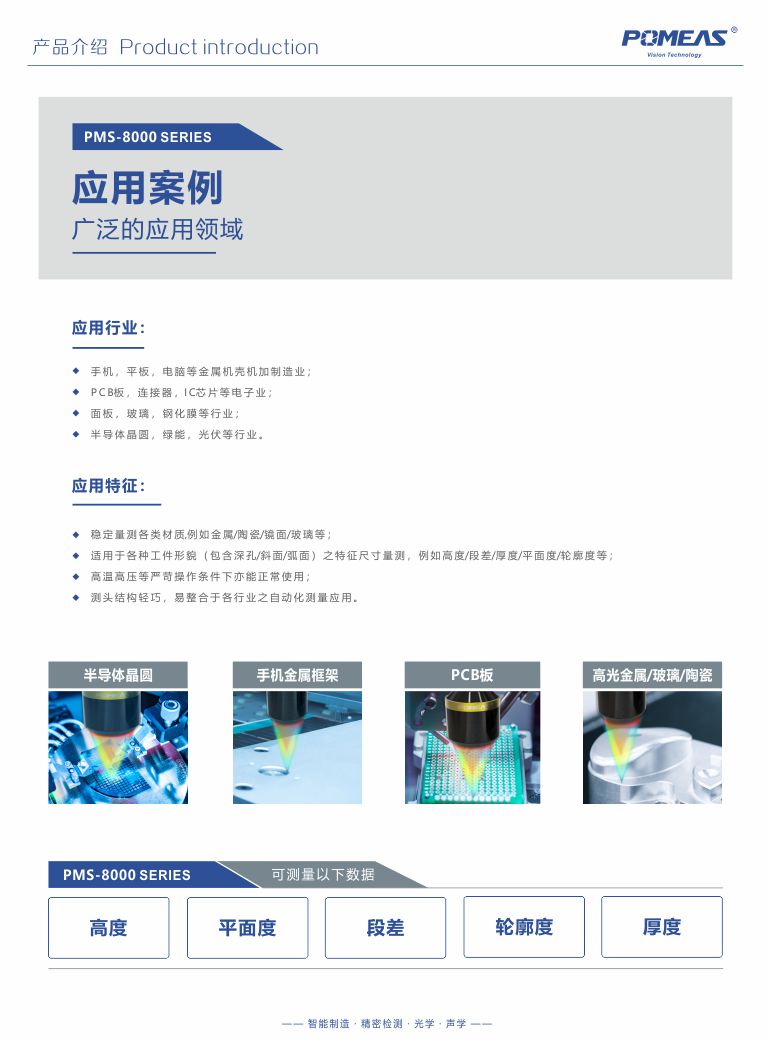

彩色共焦位移传感器测量应用






彩色共焦位移传感器具体可以应用在哪些行业呢?


1、手机,平板电脑等金属机壳机加制造业;

2、PCB板,连接器,IC芯片等电子业;

3、面板,玻璃,钢化膜等行业;

4、半导体晶圆,绿能,光伏等行业。


实际应用案例





行业应用案例
